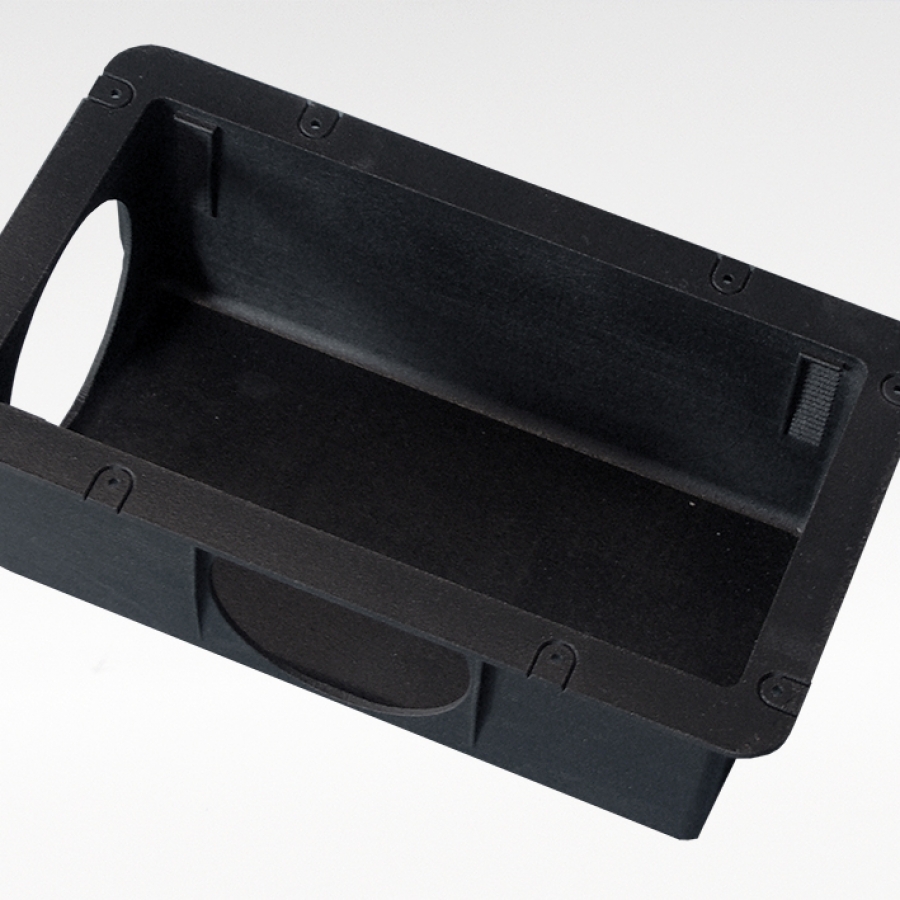

Zu-/Abluftgehäuse Standard

Das Luftdurchlassgehàuse verfügt über drei Anschlussmöglichkeiten: Es weist stirnseitig wie auch seitlich eine Öffnung auf und verfügt auf der Rückseite über eine durch Sollbruchstellen definierte Möglichkeit, einen weiteren Anschluss zu platzieren. Die hintere Öffnung kann nachtràglich einfach und mühelos ausgebrochen werden. Die noch offenen, nicht verwendeten Anschlüsse werden mit Blinddeckeln verschlossen.
Masse: Innen: Lànge/Breite/Tiefe: 230 x 120 x 118 mm
Aussen: Lànge/Breite/Tiefe: 260 x 150 x 122 mm
ZAS-3 Zu- / Abluftgehàuse Standard

Das Luftdurchlassgehàuse ist auch mit einem Distanzrahmen von 50 mm erhàltlich.
Die Vorteile des Distanzrahmens sind:
o Das eigentliche Gehàuse in der Decke kommt so mit den Anschlussstutzen über den
Armierungseisen zu liegen und der Ausschnitt der Eisen kann auf ein Minimum beschrànkt werden,
weil die Montage der Luftrohre durchwegs in der Horizontale über den Armierungseisen erfolgt.
o Werden beim Bau Filigrandecken verwendet, kann das Zu-/Abluftgehàuse direkt in die
Filigrandecke eingegossen werden. Das erleichtert die Verrohrung wesentlich. Die Lüftungsgitter
passen selbstredend auch auf den Distanzrahmen.
Masse: Innen: Lànge / Breite / Tiefe: 230 x 120 x 168 mm
Aussen: Lànge / Breite / Tiefe: 260 x 150 x 172 mm
ZAF-3 Zu- / Abluftgehàuse mit Filigranrahmen 50mm

Als Ergànzung zum rechteckigen Luftdurchlassgehàuse ist auch das Modul für einen runden Auslass erhàltlich. Er wird einfach auf das rechteckige Zu- / Abluftgehàuse gesetzt. Folgende zwei Ausführungen sind möglich:
o Deckenein- und -auslass: ø 125mm. Geeignet für Decken mit Armierungseisen sowie
für Filigrandecken.
o Decken-/Wandein- und -auslass: ø 100mm. Geeignet für Decken mit Armierungseisen sowie für
Filigrandecken. Dieses Zubehör kann aber auch umgedreht werden, so dass der Stutzen nach
innen schaut. Dann kann er auch in der Wand eingesetzt werden.
Masse: Deckenein-/-auslass:125mm (Innendurchmesser) x 50mm Stutzenhöhe
Decken und Wand/Ein- und Auslass: 100mm (Innendurchmesser) x 50mm Stutzenhöhe
ZAS-3/100 Zu- / Abluftgehàuse mit Rundauslass 100mm, Stutzen nach aussen
ZAS-3/125 Zu- / Abluftgehàuse mit Rundauslass 125mm, Stutzen nach aussen
ZASI-3/100 Zu- / Abluftgehàuse mit Rundauslass 100mm, Stutzen nach innen
RAZ-100 Rundauslass ø 100mm mit Dichtung und sechs Schrauben für Montage auf Zu- / Abluftgehàuse (passt auch zu MINI)
RAZ-125 Rundauslass ø 125mm mit Dichtung und sechs Schrauben für Montage auf Zu- / Abluftgehàuse (passt auch zu MINI)
